船用玻璃管液位計
型號：CB/T3665
型式：管式
公稱壓力：0.1MPa
公稱通徑：DN10
適用介質：油、水
連接形式：法蘭
主要材質：青銅

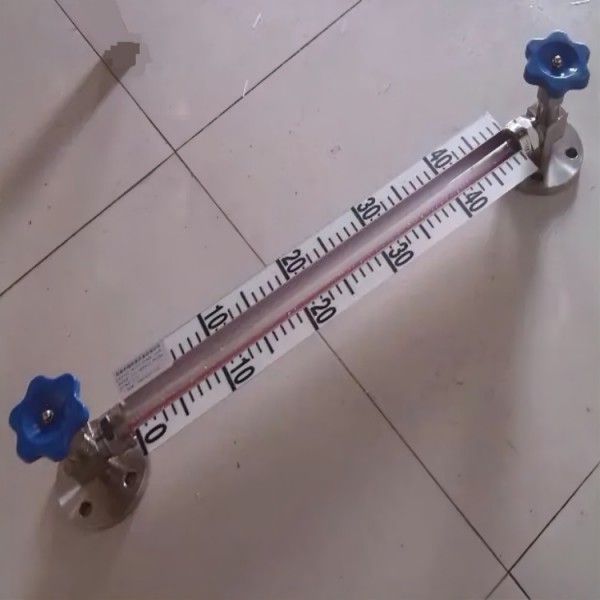

玻璃管液位計是一種直讀式液位測量?jī)x表，適用于工業生產過程中一般貯液設備中的液體
位置的現場檢測，其結構簡單，測量準確，是傳統的現場液位測量工具。一般用于直接檢測。
該液位計兩端各裝有一個針形閥，當玻璃管發生意外事故而破碎時，
針形閥在容器壓力作用下自動關閉，以防容器內介質繼續外流。
HR-HG5玻璃管式液位計等同于原化工部標準定型產品HG21592-95
1. 玻璃管液位計可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，
經久耐用等優點，
但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。
2.玻璃管液位計它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。

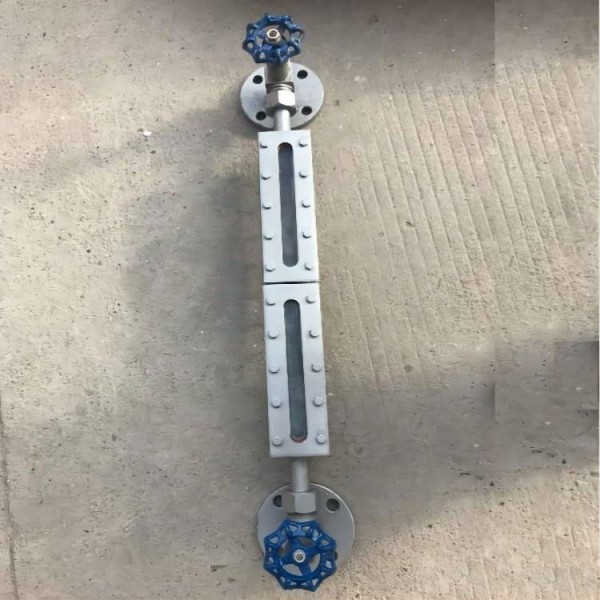

結構原理
儀表在上下閥上都裝有M27×1.5或ZG3/4"的螺紋接頭，通過法蘭與容器連接構成連通器，
透過玻璃板可直接讀得容器內液位的高度。
儀表在上下閥內都裝有鋼球，當玻璃板因意外事故破壞時，鋼球在容器內壓力作用下阻塞通道，
這樣容器便自動密封，可以防止容器內的液體繼續外流。
在儀表的閥端有阻塞孔螺釘，可供取樣時用，或在檢修時，放出儀表中的剩余液體時用
玻璃鋼液位計特點：
1、讀數清晰、直觀、可靠。
2、結構簡單、維修方便。
3、經久耐用。
