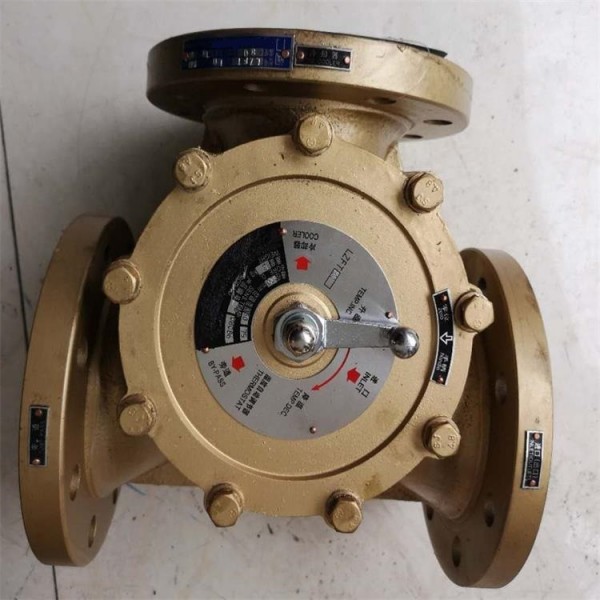

船用溫度自動調節閥/溫控閥
型號：LZF/LZFT
型式：三通
公稱壓力：0.8MPa
公稱通徑：DN15-DN200
適用介質：淡水、滑油
連接形式：法蘭
執行標準：GB3456-92
主要材質：青銅
LZF型溫度自動調節器（以下簡稱LZF調溫器）主要用于
船舶動力裝置中淡水和滑油系統的溫度自動調節，也適用于
陸用柴油機，蒸汽輪機，燃?xì)廨啓C(jī)以及齒輪箱等其它動力機械
裝置中冷卻和潤滑系統的溫度自動調節，可以提高熱能的利用率，
改善動力裝置的經濟性。
技術要求：
調溫器的時間常數不大于120S。
調溫器的相對泄露量不大于3%。
調溫器承受的工作壓力是0.8Mpa。
在規定流量范圍內，調溫器的壓力損失不大于0.5Mpa。
調溫器滿足船用環境條件。
基本參數
|
型號 |
通徑 |
公稱壓力 |
推薦流量 |
重量 |
|
LHZG-15 |
15 |
0.8 |
淡水2～4，滑油 1.5～3 |
2.5 |
|
LHZG-20 |
20 |
0.8 |
淡水3～5，滑油 2～4 |
2.5 |
|
LHZG-25 |
25 |
0.8 |
淡水r 4～6，滑油l3～5 |
2.5 |
|
LHF-25 |
25 |
0.8 |
淡水 4～6，滑油3～5 |
8 |
|
LHFT-25 |
||||
|
LHF-32 |
32 |
0.8 |
淡水 6～12，滑油4～8 |
8 |
|
LHFT-32 |
||||
|
LHF-40 |
40 |
0.8 |
淡水12～44，滑油9～18 |
10 |
|
LHFT-40 |
||||
|
LHF-50 |
50 |
0.8 |
淡水18～36，滑油13～26 |
12 |
|
LHFT-50 |
||||
|
LHFT-65 |
65 |
0.8 |
淡水30～50，滑油20～40 |
17 |
|
LZF-40 |
40 |
0.8 |
淡水12～24，滑油9～18 |
18 |
|
LZF-50 |
50 |
0.8 |
淡水18～36，滑油13～26 |
19 |
|
LZFT-50 |
||||
|
LZF-65 |
65 |
0.8 |
淡水30～60，滑油20～40 |
20 |
|
LZFT-65 |
||||
|
LZF-80 |
80 |
0.8 |
淡水40～80，滑油30～60 |
22 |
|
LZFT-80 |
||||
|
LZF-100 |
100 |
0.8 |
淡水65～130，滑油50～100 |
25 |
|
LZFT-100 |
||||
|
LZF-125 |
125 |
0.8 |
淡水90～180，滑油70～140 |
32 |
|
LZFT-125 |
||||
|
LZF-150 |
150 |
0.8 |
淡水120～240，滑油100～200 |
58 |
|
LZFT-150 |
||||
|
LZF-200 |
200 |
0.8 |
淡水200～420，滑油150～320 |
62 |
|
LZFT-200 |
溫度調節范圍
|
溫度控制范圍分類 |
溫度調節范圍 |
|
10度范圍 |
20～30℃，25～35℃，30～40℃，35～45℃，40～50℃，45～55℃，50～60℃，55～65℃，60～70℃，65～75℃，70～80℃，75～85℃，80～90℃，85～95℃ |
|
|
|
|
15度范圍 |
20～35℃，25～40℃，30～45℃，35～50℃，40～55℃，45～60℃，50～65℃，55～70℃，60～75℃，65～80℃，70～85℃，75～90℃，80～95℃ |
|
|
主要尺寸
|
型號Type |
A |
B |
C |
D1 |
D2 |
D3 |
H |
n-d |
|
LHF-25 |
90 |
107 |
204 |
25 |
73 |
105 |
14 |
4-φ13 |
|
LHFT-25 |
15 |
|||||||
|
LHF-32 |
90 |
107 |
204 |
32 |
83 |
115 |
14 |
6-φ15 |
|
LHFT-32 |
15 |
|||||||
|
LHF-40 |
110 |
130 |
250 |
40 |
93 |
125 |
14 |
6-φ15 |
|
LHFT-40 |
15 |
|||||||
|
LHF-50 |
110 |
130 |
250 |
50 |
103 |
135 |
14 |
6-φ15 |
|
LHFT-50 |
15 |
|||||||
|
LHFT-65 |
110 |
130 |
250 |
95 |
123 |
155 |
14 |
6-φ15 |
|
15 |
||||||||
|
LZF40 |
110 |
160 |
190 |
40 |
93 |
125 |
6 |
15 |
|
LZF50 |
110 |
160 |
190 |
50 |
103 |
135 |
6 |
15 |
|
LZF65 |
110 |
160 |
190 |
65 |
123 |
155 |
6 |
15 |
|
LZF80 |
140 |
195 |
210 |
80 |
138 |
170 |
8 |
15 |
|
LZF100 |
140 |
200 |
240 |
100 |
158 |
190 |
8 |
15 |
|
LZF125 |
158 |
230 |
285 |
125 |
183 |
215 |
10 |
15 |
|
LZF150 |
180 |
278 |
365 |
150 |
208 |
240 |
12 |
15 |
|
LZF200 |
183 |
289 |
415 |
200 |
273 |
310 |
12 |
17 |
訂貨提供：安裝形式、進出口、冷卻器、溫度范圍
