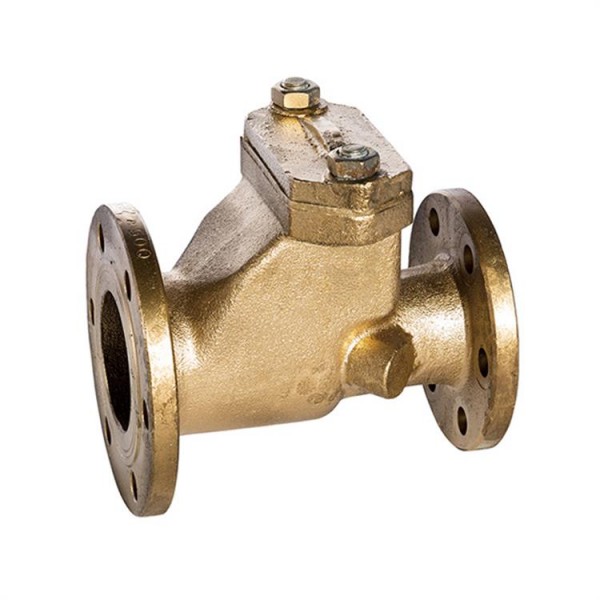

1：船用鑄鋼青銅防浪閥
型號：CB/T3475-1992
型式：A、B、AS、BS型
公稱壓力：0.1MPa
公稱通徑：DN50-DN150
適用介質：海水、淡水、污水
連接形式：法蘭
主要材質：閥體、閥蓋為ZG230-450
或ZCuSn10Zn2，壓板為HSn62-1

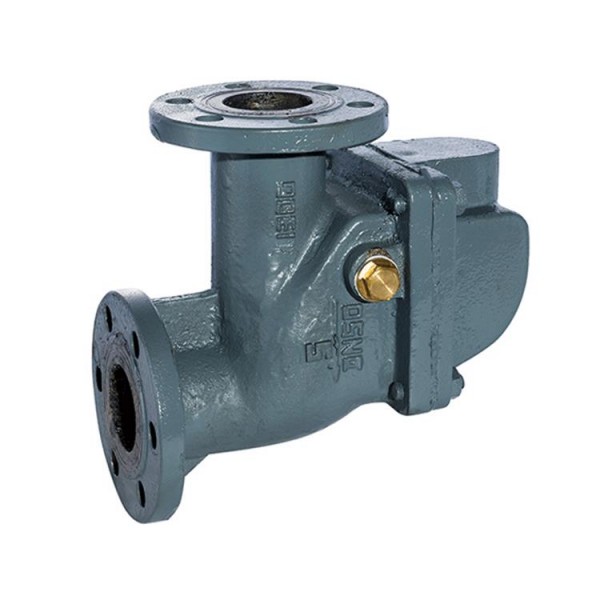

2：船用鑄鋼青銅立式防浪閥
型號：CB/T3476-1992
型式：A、B、AS、BS型
公稱壓力：0.1MPa
公稱通徑：DN50-DN150
適用介質：海水、淡水、污水
連接形式：法蘭
主要材質：閥體、閥蓋為ZG230-450
或ZCuSn10Zn2，閥盤為ZCuSn10Zn2，
壓板為HSn62-1
3：船用可閉立式防浪閥
型號：CB/T3477-1992
型式：A、B、AS、BS型
公稱壓力：0.1MPa
公稱通徑：DN50-DN150
適用介質：海水、淡水、污水
連接形式：法蘭
主要材質：閥體、閥蓋為ZG230-450或
ZCuSn10Zn2，閥盤為ZCuSn10Zn2，杠桿、
閥桿、套簡為QAl9-2，壓板為HSn62-1

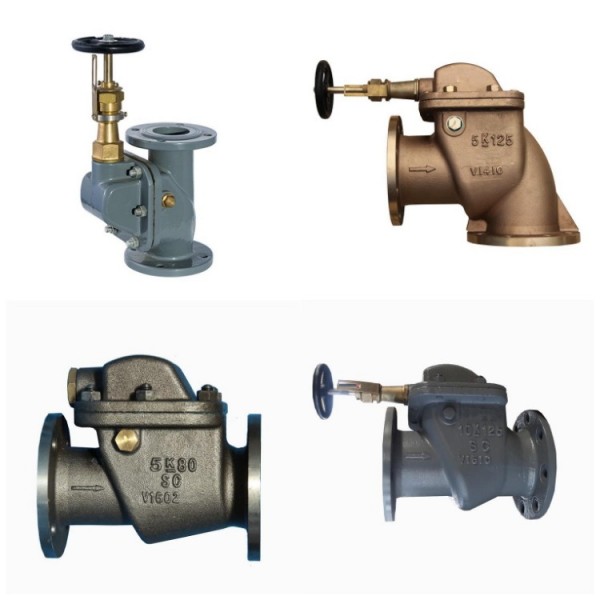

1：船用日標防浪閥可閉立式防浪閥
型號：JISF3060 CB/T4023-2005 CBM1037-81
型式：直通、直角
公稱壓力：0.5MPa
公稱通徑：DN50-DN150
適用介質：海水、淡水、污水
連接形式：法蘭
主要材質：閥體、閥蓋為ZG230-450C，
閥盤為ZCuSn10Zn2，閥桿為HPb59-1
船用法蘭青銅截止閥截止止回閥
型號：GB/T587-2008 GB/T588-2008
型式：A、B、AS、BS型
公稱壓力：0.6、1.0、1.6、2.5 MPa
適用介質：海水、淡水、滑油、燃油和t≤250℃蒸汽
公稱通徑：DN15－DN150
主要零部材質：閥體、閥蓋、閥盤為鑄錫青銅ZcuSn5Pb5Zn5，
閥桿為鋁青銅Qal9-2
主要零部材質：閥體、閥蓋為灰鑄鐵HT200，閥盤為鑄錫青銅ZcuSn5Pb5Zn5，
閥座為鑄鋁青銅ZCuAl9Mn2，閥桿為鋁青銅Qal9-2
截止閥結構比閘閥簡單，制造與維修都較方便。
密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，
因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
啟閉力矩大、啟閉較費力，啟閉時間較長。
流體阻力大，因閥體內介質通道較曲
蓋、閥盤、閥桿為鋁青銅CuAl9Mn2
外螺紋截止閥門的類型有許多,一般依據(jù)閥座上外螺紋的部位、
安全通道方式、活塞閥樣子歸類。
關鍵可分成:
1.上外螺紋閥座截止閥門這類截止閥門的運用較廣泛。
它的閥座外螺紋在罩殼的外邊,不與工作中物質直接接觸，
那樣可使閥座不會受到物質的腐蝕,另外也便于潤化,實際操作省勁。
2.下外螺紋閥座截止閥門這類截止閥門的閥座外螺紋在閥身體,
與物質直接接觸,不但沒法潤化,并且易受物質的腐蝕。
此類構造的截止閥門,要用在公稱尺寸較為小和物質操
