河北國煤機械制造股份有限公司

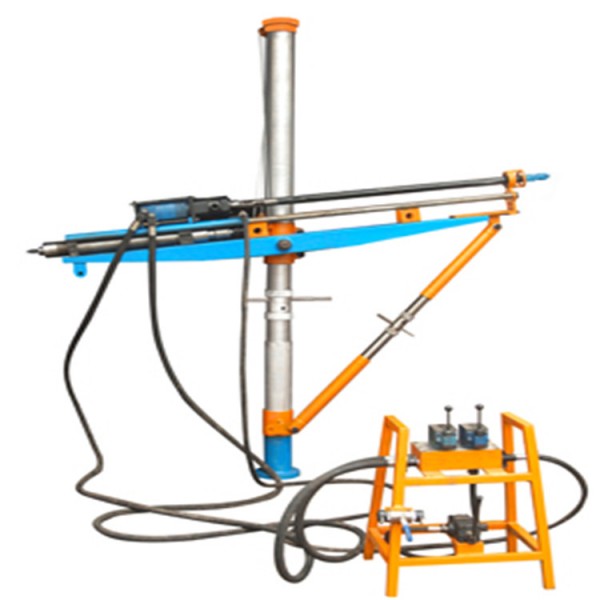

 液壓架柱式回轉鉆機適用于各種復雜條件及巖層巷道下的探水探、孔、放水孔、電纜孔、地質資料孔也可用于地面和坑道近水平工程鉆孔的施工。該機型是我公司分析、內外各種鉆機的優缺點，結合礦山巷道洞室內特定環境，和為當前煤礦井下小直徑長孔、抽放鉆進的需要而改進設計的。該機回轉裝置聯結的滑架可在架柱上移動，具有結構合理，技術先進、工藝適應性強、操作安全可靠，解體性好、搬運維修方便、可與多種鉆具配套使用等特點，具有廣泛的適用性。



1、ZYJ-1200/130架柱式液壓回轉鉆機主要參數

項 目	單位	參數	項目	單位	參數
額定壓力	MPa	22	推進行程	mm	1100
額定轉矩	N.m	1200	鉆巖硬度	f	≤10
額定轉速	r/min	130	適應鉆桿	mm	Φ63.5
推進力	kN	35	鉆孔直徑	mm	Φ94-300
鉆孔方位	度	±90°	主機重量	kg	360
鉆孔深度	m	300	、度	mm	3800
鉆孔速度	mm/min	＞30	、度	mm	1800

 2、配套泵站主要參數

項 目	單位	參數	項目	單位	參數
電機功率	kW	30	額定流量	L/min	85
電機電壓	V	380/660/1140	額定轉速	r/min	1460
額定電流	A	59/34/14.4	油箱容量	L	170
雙聯齒輪泵	ml/r	80/10	泵站尺寸	mm	1700×560×900
額定壓力	MPa	24	泵站重量	kg	500
