目前，山東晨宇電氣生產的電力變壓器大都是油浸式變壓器。本人工作以來經常加入變壓器的設計、安裝和調試及維修工作，積累了許多關于變壓器的常識，現就變壓器的瓦斯庇護作一具體的介紹。
1.工作原理
瓦斯庇護是變壓器內部故障的主要庇護元件，對變壓器匝間和層間短路、鐵芯故障、套管內部故障、繞組內部斷線及盡緣劣化和油面下降等故障均能活絡動作。當油浸式變壓器的內部發生故障時，由于電弧將使盡緣材料分化并發生年夜量的氣體，其強烈水平隨故障的嚴重水平分歧而分歧。瓦斯庇護就是哄騙反應氣體狀態的瓦斯繼電器（又稱氣體繼電器）來庇護變壓器內部故障的。

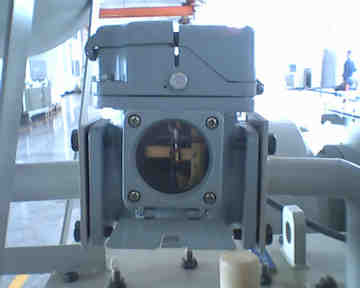

在瓦斯庇護繼電器內，上部是一個密封的浮筒，下部是一塊金屬檔板,兩者都裝有密封的水銀接點。浮筒和檔板可以圍繞各自的軸旋轉。在正常運行時，繼電器內布滿油，浮筒浸在油內，處于上浮位置，水銀接點斷開；檔板則由于自己重量而下垂，其水銀接點也是斷開的。當變壓器內部發生輕細故障時，氣體發生的速度較緩慢，氣體上升至儲油柜途中首先積壓于瓦斯繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通延時旌旗燈號，這就是所謂的“輕瓦斯”；當變壓器內部發生嚴重故障時，則發生強烈的瓦斯氣體，油箱內壓力瞬時突增，發生很年夜的油流向油枕標的目的沖擊，因油流沖擊檔板，檔板克服彈簧的阻力，帶動磁鐵向干簧觸點標的目的移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘，這就是所謂的“重瓦斯”。重瓦斯動作，立即切斷與變壓器毗連的所有電源，從而避免事故擴年夜，起到庇護變壓器的作用。
瓦斯繼電器有浮筒式、檔板式、啟齒杯式等分歧型號。山東晨宇電氣多采用QJ-80型繼電器，其旌旗燈號回路接上啟齒杯，跳閘回路接下檔板。所謂瓦斯庇護旌旗燈號動作，即指因各類緣由造成繼電器內上啟齒杯的旌旗燈號回路接點閉合，光字牌燈亮。
2.庇護范圍
瓦斯庇護是變壓器的主要庇護，它可以反映油箱內的一切故障。包括：油箱內的多相短路、繞組匝間短路、繞組與鐵芯或與外殼間的短路、鐵芯故障、油面下降或漏油、分接開關接觸不良或?qū)Ь€焊接不良等。瓦斯庇護動作迅速、活絡而且結構簡單。可是它不能反映油箱外部電路（如引出線上）的故障，所以不能作為庇護變壓器內部故障的唯一庇護裝配。另外，瓦斯庇護也易在一些外界身分（如地震）的干擾下誤動作，對此必需接納響應的措施。
3.安裝方式
瓦斯繼電器安裝在變壓器到儲油柜的毗連管路上，安裝時應注重：
3.1 首先將氣體繼電器管道上的碟閥關嚴。如碟閥關不嚴或有其他情況，需要時可放失落油枕中的油，以防在工作中年夜量的油溢出。
3.2 新氣體繼電器安裝前，應檢查有無檢驗及格證實，口徑、流速是否準確，內外部件有無損壞，內部若有姑且綁扎要拆開，最后檢查浮筒、檔板、旌旗燈號和跳閘接點的動作是否可靠，并關好放氣閥門。
3.3 氣體繼電器應水平安裝，頂蓋上標示的箭頭標的目的指向油枕，工程中允許繼電器的管路軸線標的目的往油枕標的目的的一端稍高，但與水平面傾斜不應跨越4。
3.4 打開碟閥向氣體繼電器充油，布滿油后從放氣閥門放氣。如油枕帶有膠囊，應注重充油放氣的方式，盡量削減和避免氣體進進油枕。
3.5 進行庇護接線時，應避免接錯和短路，避免帶電操作，同時要避免使導電桿轉動和小瓷頭漏油。
3.6 投進運行前，應進行盡緣搖測及傳動實驗。
4.實驗項目
氣體繼電器在安裝使用前應作以下一些檢驗項目和實驗項目：
4.1 一般性檢驗項目：玻璃窗、放氣閥、控針處和引出線端子等完整不滲油，浮筒、啟齒杯、玻璃窗等完整無裂紋。
4.2 實驗項目
4.2.1 密封實驗：整體加油壓（壓力為20mPa，延續時間為1h）試漏，應無滲透漏。
4.2.2 端子盡緣強度實驗：出線端子及出線端子間耐受工頻電壓2000v，延續1min，也可用2500v兆歐表搖測盡緣電阻，搖測1min取代工頻耐壓，盡緣電阻應在300mΩ以上。
4.2.3 輕瓦斯動作容積實驗：當殼內聚積250∽300cm3空氣時，輕瓦斯應可*動作。5.2.4重瓦斯動作流速實驗。
5.日常巡視項目
電力變壓器運行規程DL/T572-95（以下簡稱“規程”）劃定在變壓器的日常巡視項目中首先應檢查氣體繼電器內有無氣體，對氣體的巡視應注重以下幾點：
5.1 氣體繼電器毗連管上的閥門應在打開位置。
5.2 變壓器的呼吸器應在正常工作狀態。
5.3 瓦斯庇護毗連片投進應準確。
5.4 油枕的油位應在合適位置，繼電器內布滿油。
5.5 氣體繼電器防水罩一定鞏固。
5.6 繼電器接線端子處不應滲油，且應能避免雨、雪、灰塵的侵進，電源及其二次回路要有防水、防油和防凍的措施，并要在年齡二季進行防水、防油和防凍檢查。
6.運行
變壓器在正常運行時，瓦斯繼電器工作無任何異常。關于瓦斯繼電器的運行狀態，規程中對其有以下劃定：
6.1 變壓器運行時瓦斯庇護應接于旌旗燈號和跳閘，有載分接開關的瓦斯庇護接于跳閘。
6.2 變壓器在運行中進行以下工作時應將重瓦斯庇護改接旌旗燈號：
6.2.1 用一臺斷路器控制兩臺變壓器時，當其中一臺轉進備用，則應將備用變壓重視瓦斯改接旌旗燈號。
6.2.2 濾油、補油、換潛油泵或更換凈油器的吸附劑和開閉瓦斯繼電器毗連管上的閥門時。7.2.3 在瓦斯庇護及其二次回路上進行工作時。
6.2.4 除采油樣和在瓦斯繼電器上部的放氣閥放氣處，在其他所有地方打開放氣、放油和進油閥門時。
6.2.5 當油位計的油面異常升高或吸吸系統有異常現象，需要打開放氣或放油閥門時。
6.3 在地震預告時代，應憑據變壓器的具體情況和氣體繼電器的抗震性能肯定重瓦斯庇護的運行方式。地震引發重瓦斯庇護動作停運的變壓器，在投運前應對變壓器及瓦斯庇護進行檢查實驗，確認無異常后，方可投進。
